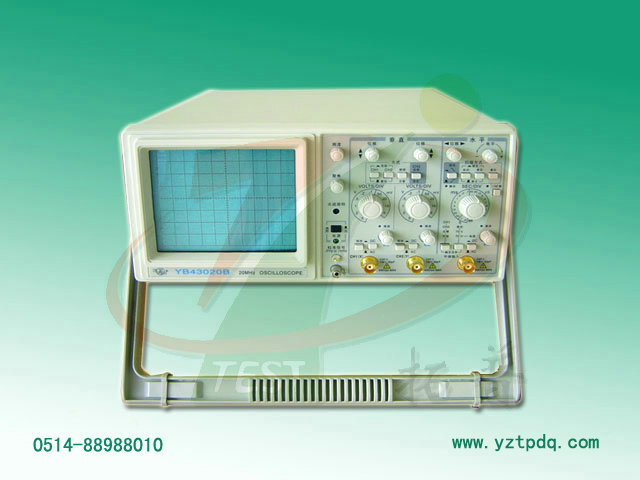

    名稱：YB43020B二蹤示波器


    型 號：YB43020B


    價 格：0元

揚州拓普電氣科技有限公司是致力于二蹤示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。








     詳細介紹


        揚州拓普電氣科技有限公司是致力于二蹤示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。



功能特點

    1、校準信號采用晶振，高穩定度。

2、垂直衰減開關，掃描開關均采用編碼開關，具有手感輕、可靠性高。

3、全頻帶自動觸發掃描。

4、豐富的觸發功能，交替觸發、單次觸發、TV-H. TV-V等功能。

5、垂直靈敏度范圍寬2mV/div - 10\Udiv。

6、采用SMT表面貼裝工藝。

7、掃描時間0.2s/div - 0.1}^S/div(YB43020D掃描時間10s/div)。

8、外形小巧美觀，操作手感輕便、內部工藝整齊。

9、面板操作全部采用進口器件，具有非校準和觸發狀態等指示。

10、備有觸發輸出，正弦50Hz電源信號輸出、Z軸輸入，方便于各種測量。



技術指標








     項目\ 型號




    YB43020




    YB43020B




    YB43020D








    垂直

            系統




    偏轉系數




    2mV/div~10V/div


            5mV/div~5V/div
            2mV/div~10V/div






    帶寬




    DC:0~20MHz   -3dB; AC:10Hz~20MHz -3dB








    輸入阻容




    1±3%MΩ//30±5pF(直接)   10±5%MΩ//23pF(經探極)








    輸入電壓




    400V(DC+ACp-p)


















    水平

            系統




    顯示方式




    自動、觸發、鎖定、單次


















    掃描時間系數




    0.1μs/div~0.2s/div




    0.1μs/div~0.2s/div




    0.1μs/div~10s/div按1-2(2.5)-5








    按1-2-5進位共分20檔，




    按1-2-5進位共分20檔，




    進位共分29檔，誤差為±3%，








    誤差為±3%




    誤差為±3%




    “慢掃”檔誤差為±8%








    擴展




    ×誤差為±5%














    交替擴展掃描




    ×誤差為±5%




    無




    ×5誤差為±5%








    觸發系統




    觸發源










    CH1、CH2、交替、電源、外








    耦合










    AC/DC(外)常態/TV-V、TV-H








    極性




    +、-


















    輸入電壓




    400V(DC+ACp-p)


















    X-Y

            方式




    信號輸入




    X軸:CH1  Y軸:CH2


















    偏轉系數




    同CH1


















    頻率響應










    AC:10Hz~1MHz -3dB; DC:0~1MHz -3dB






            Z軸


    輸入電壓




    50V(DC+ACp-p)


















    輸入電阻




    10kΩ


















    輸入極性




    低電平加亮


















    頻率范圍




    DC~5Mz


















    校準信號




    波形




    方波


















    頻率




    1KHz±1%


















    幅度




    0.5Vpp±1%
















            物理特性


    電源




    AC220V±10%或110V±10%     50Hz±5%














    功率




    約35VA


















    外形尺寸及質量










    130H×285W×385D(mm) 約6.5kg
