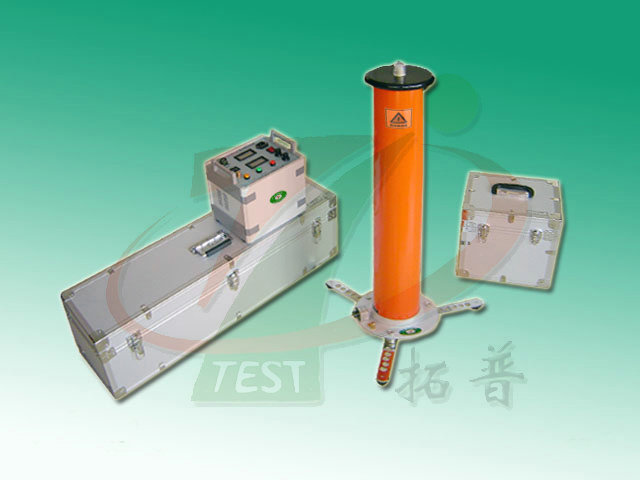

- 直流高壓發生器
){kind=small}
設備概述
TPZGS系列直流高壓試驗器是根據行業標準的要求研發制造的輕型直流高壓試驗器，該產品適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流耐壓試驗與直流泄漏電流試驗。
TPZGS系列直流高壓試驗器采用高頻倍壓電路，應用PWM高頻脈寬調制技術、閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏*蔽、隔離和接地等措施。使直流高壓試驗器實現了高品質、超輕型，并能承受額定電壓放電而不損壞。
TPZGS直流高壓試驗器主要部件選用進口元器件，使儀器更可靠、更穩定，儀器倍壓筒體使用專業技術研制生產，內部高頻升壓變壓器經特殊設計，體積小，容量大，過載能力強，便于現場作業試驗。
功能特點
1、該系列直流高壓試驗器體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是廣大電力用戶必備的設備。
2、儀器采用專業技術、工藝制造，應用PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3、按免維修設計，主要部件選用進口元器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1μA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外接分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏*蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、采用負極性輸出、零位啟動、連續可調，有過電壓、過電流、回零、接地保護等各種保護功能。自動保護電路功能強，保護完善可靠，使用操作安全。
7、增設了高精度75%VDC-1mA的功能，為氧化鋅避雷器測量帶來了方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000μA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、具有方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
9、倍壓筒可根據電壓等級采用分節結構，現場使用靈活方便，一機多用，經濟實惠。
10、倍壓筒底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
技術指標
1、輸出電壓：60kV、120kV、200kV、300kV（其它規格可根據用戶要求定制）
2、輸出電流：2mA、3mA、5mA、10mA（其它規格可根據用戶要求定制）
3、工作電源：AC 220V±10%、50Hz
4、電壓測量誤差：1.0%（滿度）±1個字
5、電流測量誤差：1.0%（滿度）±1個字
6、過壓整定誤差：≤1.0%
7、0.75切換誤差：≤1.0%
8、紋波系數：≤0.5%
9、高壓極性：負電壓極性、零電壓啟動、連續可調
10、電壓穩定度：隨機波動，電源電壓變化±10%，≤0.5%
11、環境溫度：-15℃～50℃
12、相對濕度：當溫度為25℃時，不大于90%（無凝露）
13、海拔高度：2000m以下
