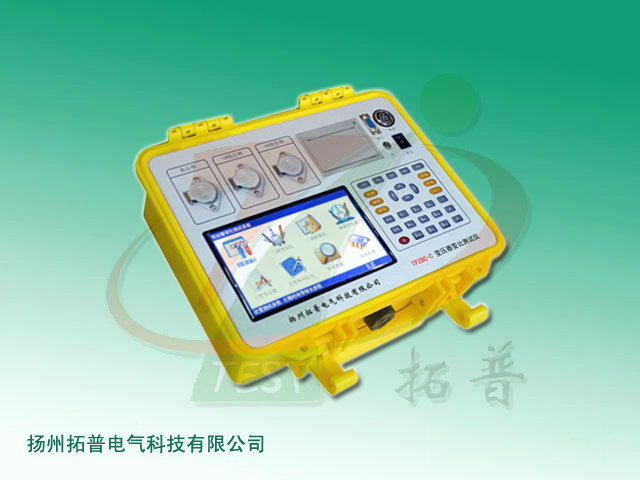

多功能變比測試儀可用于電力系統的三相變壓器測試，特別適合于Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器測試。儀器采用了大屏幕液晶顯示，全中文菜單及漢字打印輸出，人機界面友好，功能完善，操作方便，是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想儀器。
本儀器輸入單相電源，內部采用功率模塊產生三相電源輸出到變壓器的高壓側，可進行三相變壓器或其它特種變壓器變比、誤差及組別或相位角的測試，另外本儀器還能提供一組相差90°的二相電源輸出，可進行逆斯科特變壓器的變比及相位差測試。
功能特點
1. 自動產生幅值穩定、相位恒定的三相、兩相、或單相標準電源。
2. 不受變壓器內部接線方式的約束，直接測量高、低壓側的電壓比值及相角差。
3. 速度快，一組數據的測試時間為幾秒鐘,且能在測試過程中轉換分接開關，一氣呵成完成一臺變壓器的所有分接位置 的測 量，19分接位置變壓器的測試時間只需要10分鐘的時間，大大提高工作效率。
4. 內部具有過流保護功能。
5. 測試結果不受工頻電源頻率及幅值波動的影響。
6. 尤其適用于特種變壓器的變比及相位差測試。
7. 真正意義上的三相同時測量。
8. 具備RS232接口，方便生產廠家的測試自動化要求。
9. 具備數據存儲功能，可以保存2048組測試數據，并能通過RS232接口上傳到計算機。
技術指標
變比測試范圍： 1～5000
組別測試范圍： 1～12
變比測試準確度： ±0.2%
相位差測試范圍： 0～360°
相位差測試準確度： 0.2°
儀器電源輸入： 220V±22V 、50Hz±1Hz
信息整理：揚州拓普電氣科技有限公司
