接地裝置的電氣完整性是指接地裝置中應該接地各種電氣設備之間，接地裝置的各部分及與各設備之間的電氣連接性，即直流電阻值，也稱為電氣導通性。電力設備的接地引下線與地網的可靠、有效連接是設備**運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現節點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求。接地裝置的地下接地極及其連接部分也可能出現銹蝕、甚至斷裂現象。因此，定期對接地裝置進行電氣完整性測試是很有必要的。

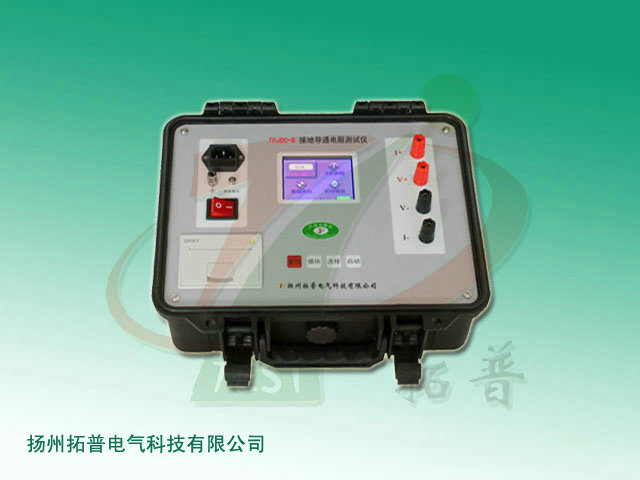

電力行業標準DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器分辨率為1mΩ，準確度不低于1.0級。依據此標準研制的大型接地網引下線導通測試儀是一種自動化程度很高的便攜式測試儀，專門用于接地裝置的電氣完整性測試，其各項技術指標均達到或優于相關標準要求。該儀器操作簡單方便、精度高、測試速度快，復測性好、讀數直觀，是符合規程要求的理想的專用儀器，大大方便了試驗項目的開展，提高了工作效率。
產品特點：
1、電源技術：采用新的電源技術，輸出10A電流，能長時間連續工作，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿觸頭氧化膜，得到良好的測試結果
2、抗干擾能力：本接地引下線導通測試儀在嚴重干擾條件下，液晶屏后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好
3、使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響
4、操作簡單：只需按下測量鍵即可得到測量結果。測量結果采用LCD液晶背光顯示，讀??直觀,重復性好
5、攜帶方便：采用便攜式設計，體積小、重量輕。面板與機箱成一體結構，具有很好的抗震性
產品參數

測量范圍	1～1999mΩ	分 辨 率	1mΩ
測試電流	DC1A、2A、5A、10A四個固定電流檔位	測量精度	±(0.5%+2d)
測量半徑	50米	顯示方式	LCD背光顯示
工作方式	連續	工作電源	AC220V±10%、50Hz
工作環境	溫度-10℃～40℃；濕度：≤80%RH	相對濕度	≤80%
體積	300×270×200mm3	重量	5kg(不含附件)

信息整理：揚州拓普電氣科技有限公司
