【高壓核相器】核相器試驗應開展的項目及試驗方法
1.1 核相器的試驗項目、周期和要求見表1
表1 核相器的試驗項目、周期和要求
|
序號
|
項目
|
周期
|
要 求
|
說 明
|
|||||
|
1
|
連接導
線絕緣
強度試驗
|
必要時
|
額定電壓
kV
|
工頻耐壓
kV
|
持續時間
min
|
浸在電阻率小于100Ω•m水中
|
|||
|
10
|
8
|
5
|
|||||||
|
35
|
28
|
5
|
|||||||
|
2
|
絕緣部
分工頻
耐壓試驗
|
1年
|
額定電壓
kV
|
試驗長度
m
|
工頻耐壓
kV
|
持續時間
min
|
|
||
|
10
|
0.7
|
45
|
1
|
||||||
|
35
|
0.9
|
95
|
1
|
||||||
|
3
|
電阻管
泄漏電
流試驗
|
半年
|
額定電壓
kV
|
工頻耐壓
kV
|
持續時間
min
|
泄漏電流
mA
|
|
||
|
10
|
10
|
1
|
≤2
|
||||||
|
35
|
35
|
1
|
≤2
|
||||||
|
4
|
動作電
壓試驗
|
1年
|
最低動作電壓應達0.25倍額定電壓
|
|
|||||
1.2 試驗方法
1.2.1 連接導線絕緣強度試驗

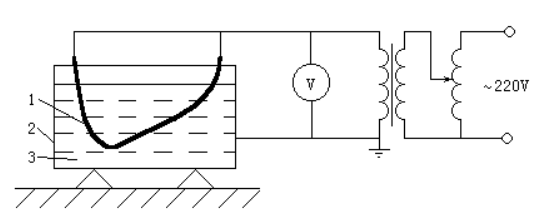

導線應拉直，放在電阻率小于100Ω·m的水中浸泡，也可直接浸泡在自來水中，兩端應有350mm長度露出水面，試驗電路圖見圖2。
圖1 連接導線絕緣強度試驗
1─連接導線；2─金屬盆；3─水
在金屬盆與連接導線之間施加表5規定的電壓，以1000V／s的恒定速度逐漸加壓，到達規定電壓后，保持5min，如果沒有出現擊穿，則試驗合格。
1.2.2 絕緣部分工頻耐壓試驗
1.2.2 絕緣部分工頻耐壓試驗
試驗電壓加在核相棒的有效絕緣部分，試驗方法同4.2.2。
1.2.3 電阻管泄漏電流試驗
1.2.3 電阻管泄漏電流試驗
依此對兩核相棒進行試驗，將待試核相棒的試驗電極接至交流電壓的一極上，其連接導線的出口與交流電壓的接地極相連接，施加表5規定的電壓，如泄漏電流小于表5規定的值，則試驗通過。
1.2.4 動作電壓試驗
1.2.4 動作電壓試驗
將核相器的接觸電極與一極接地的交流電壓的兩極相接觸，逐漸升高交流電壓，測量核相器的動作電壓，如動作電壓最低達到0．25倍額定電壓，則認為試驗通過。信息整理：www.laser-repair-washington.com
